Soil studies for solar power plants
Relevant tests
انواع مطالعه ها و آزمایش ها :
مطالعه ها و آزمایش های صحرایی
آزمایش های آزمایشگاهی
Field studies and experiments
انجام بازدیدهای محلی و تعیین مشخصه های کلی منطقه موردمطالعه
مطالعه های صحرایی شامل حفر گمانه های شناسایی و اکتشافی بصورت دستی یا با استفاده از بیل مکانیکی در محل های مورد مطالعه
آزمایش های برجا مانند آزمایش نفوذ استاندارد
آزمایش بارگذاری صفحه ای
آزمایش تعیین دانسيته در محل
آزمايش مقاومت الکتريکي جهت تعیین خورندگی
کوبش پایه ها و پروفیل های فلزی در زمین در عمق های مشخص
آزمایش کشش پایه (Pull-Out) در محل پروژه شامل دو مرحله کشش و فشار جانبی
Laboratory studies and experiments
آزمایش های های مربوط به شناسایی و طبقه بندی خاک مانند دانه بندي کامل و تعیین حدود آتربرگ
آزمایش تعیین درصد رطوبت و دانسیته
آزمايش تراكم آزمایشگاهی
آزمایش های تعیین پارامترهای مقاومتی مانند آزمایش برش مستقیم
آزمایش های شیمیایی
آزمايش تعیین نسبت ضريب باربری كالیفرنیا
Data collection and analysis
آزمایش های های مکانیک خاک جهت دستیابی به اهداف ذیل صورت می پذیرد:
-تعیین نوع و ضخامت لایه‌های خاک
-بررسی خصوصیت های فیزیکی و مکانیکی لایه‌های خاک
-انجام آزمایش های کشش و نیروی جانبی بر روی پایه های کوبیده شده
-تعیین مقاومت ویژه الکتریکی زمین
-وضعیت خورندگی خاک برای اقلام فلزی دفن شده
-تعیین نوع سیمان مصرفی در پیها
مطالعه های خاک نیروگاه های خورشیدی
آزمایشگاه خاک نیروگاه‌های خورشیدی – بینا آزما سپاهان
مطالعات ژئوتکنیک تخصصی، آزمایش‌های صحرایی و آزمایشگاهی برای طراحی و اجرای ایمن نیروگاه‌های خورشیدی
مقدمه – نقش حیاتی آزمایش خاک در نیروگاه‌های خورشیدی
صنعت انرژی خورشیدی در ایران به عنوان یکی از استراتژیک‌ترین بخش‌های انرژی‌های تجدیدپذیر محسوب می‌شود. موفقیت طرح‌های نیروگاه خورشیدی مستلزم انجام مطالعات دقیق ژئوتکنیک و آزمایش‌های تخصصی خاک است. آزمایشگاه بینا آزما سپاهان با تجهیزات مدرن و کادری مجرب، پاسخگوی نیازهای طراحان و سازندگان این پروژه‌های ملی است.
چرا مطالعات خاک در نیروگاه‌های خورشیدی بحرانی است؟
پنل‌های خورشیدی باید در طول 25-30 سال در برابر عوامل طبیعی از جمله بادهای شدید (تا 200 km/h)، تغییرات دمایی (-20 تا +60°C)، بارش‌های سیلابی و لرزش‌های زمین مقاوم باشند. همچنین، خورندگی خاک می‌تواند سیستم‌های فلزی را در کمتر از 10 سال تخریب کند.
بازدید محلی و تعیین مشخصه‌های کلی منطقه مطالعه
نخستین مرحله در مطالعات و آزمایش‌های صحرایی، انجام بازدید جامع محل و ارزیابی شرایط کلی منطقه است. این مرحله شامل شناسایی دقیق موقعیت جغرافیایی، شرایط اقلیمی، و ویژگی‌های ظاهری خاک می‌باشد.
ارزیابی شرایط محیطی و توپوگرافی
نقشه‌برداری تفصیلی
تعیین شیب زمین، جهت‌گیری، و تغییرات ارتفاعی برای چیدمان بهینه پنل‌ها
شناسایی خاک سطحی
بررسی نوع خاک، پوشش گیاهی، لایه‌های سخت و نرم در سطح زمین
بررسی شرایط آب و هوایی
تحلیل میزان بارندگی، الگوی وزش باد، دامنه دمایی و شرایط اقلیمی منطقه
دسترسی‌های محل
ارزیابی راه‌های دسترسی، امکانات زیربنایی و شرایط حمل‌ونقل
شناسایی چالش‌های ژئوتکنیکی اولیه
- خاک‌های تورمی و انقباضی: رس‌های منتموریلونیت در مناطق خشک
- سطح آب زیرزمینی: تعیین عمق و تغییرات فصلی آب‌های زیرزمینی
- لایه‌های سنگی سطحی: حضور سنگ بستر، کالیش یا طبقات سخت
- خاک‌های شور و خورنده: نمک‌های محلول و ترکیبات مضر
- شرایط زلزله‌خیزی: بررسی خطر زمین‌لرزه و پتانسیل روانگرایی
ویژگی‌های خاص مناطق کویری ایران
در مناطق کویری و نیمه‌کویری ایران که بیشتر نیروگاه‌های خورشیدی احداث می‌شوند، وجود خاک‌های نمکی، طبقات کالیشی، ماسه‌های بادرفتی و شرایط خورندگی شدید از چالش‌های اصلی به شمار می‌روند.

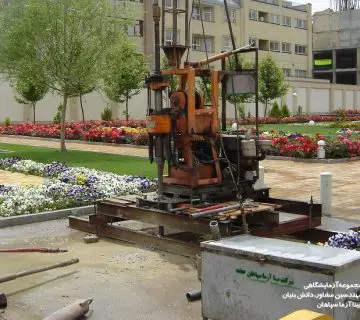

مطالعات صحرایی – حفر گمانه‌های شناسایی و اکتشافی
حفر گمانه‌های شناسایی و اکتشافی با استفاده از روش‌های دستی یا بیل مکانیکی، هسته اصلی مطالعات ژئوتکنیکی را تشکیل می‌دهد. این عملیات برای درک دقیق لایه‌بندی خاک و تعیین خصوصیات مهندسی زیرسطح انجام می‌پذیرد.
انواع روش‌های حفاری
| روش حفاری | عمق کاربرد | مزایا | کاربرد در نیروگاه |
|---|---|---|---|
| حفاری دستی | 2-4 متر | هزینه کم، دقت بالا | بررسی خاک سطحی |
| بیل مکانیکی | 4-8 متر | سرعت بالا | شناسایی لایه‌های میانی |
| حفاری چرخشی | 10-25 متر | دسترسی به عمق زیاد | رسیدن به سنگ بستر |
| حفاری هوایی | 8-15 متر | سرعت و دقت | خاک‌های شنی |
تعیین نوع و ضخامت لایه‌های خاک
یکی از اهداف اصلی حفاری، تعیین نوع و ضخامت لایه‌های خاک است که مستقیماً بر انتخاب روش پایه‌گذاری تأثیر می‌گذارد:
کاربرد نتایج لایه‌بندی در طراحی
- لایه‌های شنی متراکم: مناسب برای کوبش مستقیم پایه‌های فلزی
- لایه‌های رسی سفت: امکان استفاده از پایه‌های پیچی
- لایه‌های سنگی: نیاز به حفاری و نصب آنکر
- لایه‌های ضعیف: طراحی پی‌های گسترده یا بهسازی خاک
نمونه‌برداری استاندارد
فرآیند نمونه‌برداری طبق استانداردهای ASTM D1586 و ISO 22476 انجام شده و شامل مراحل زیر است:
- نمونه‌برداری مکانیکی: استفاده از نمونه‌گیر استاندارد SPT
- نمونه‌برداری دست‌خورده: برای آزمایش‌های شناسایی
- نمونه‌برداری دست‌نخورده: برای آزمایش‌های مقاومتی
- نمونه‌برداری آب زیرزمینی: تحلیل شیمیایی و خورندگی
آزمایش‌های برجا (In-Situ Testing)
آزمایش نفوذ استاندارد (Standard Penetration Test)
آزمایش نفوذ استاندارد طبق ASTM D1586 برای تعیین مقاومت خاک و ارزیابی تراکم نسبی انجام می‌شود. این آزمایش بنیادی‌ترین روش تعیین مشخصات مهندسی خاک در محل محسوب می‌شود.
مقدار N-Value
تعیین مقاومت نفوذ برای طراحی عمق کوبش پایه‌های فلزی
تراکم نسبی خاک
ارزیابی درجه تراکم طبیعی خاک‌های دانه‌ای
ظرفیت باربری
تخمین اولیه مقاومت باربری خاک
شناسایی لایه‌های مقاوم
تعیین بهترین لایه برای استقرار پایه‌ها
| N-Value | تراکم نسبی | توصیه برای پایه‌کوبی |
|---|---|---|
| 0-4 | خیلی سست | غیرقابل کوبش |
| 4-10 | سست | کوبش عمیق |
| 10-30 | متوسط | کوبش معمول |
| 30-50 | متراکم | کوبش آسان |
| بیش از 50 | خیلی متراکم | کوبش سخت |
آزمایش بارگذاری صفحه‌ای (Plate Load Test)
آزمایش بارگذاری صفحه‌ای برای تعیین مستقیم ظرفیت باربری و مشخصات تغییرشکل خاک تحت بار انجام می‌شود:
پارامترهای به‌دست آمده از PLT
- ظرفیت باربری مجاز (qa): طراحی پی‌های بتنی و بلوک‌های سنگین
- مدول واکنش زیرگرد (k): محاسبه نشست پایه‌ها
- منحنی بار-نشست: تحلیل رفتار خاک تحت بار
- مدول الاستیسیته خاک (E): محاسبات دینامیکی
آزمایش تعیین دانسیته در محل
آزمایش تعیین دانسیته در محل برای کنترل کیفیت عملیات خاک‌ریزی، تسطیح و تراکم محوطه نیروگاه انجام می‌پذیرد:
| روش آزمایش | استاندارد | کاربرد | دقت |
|---|---|---|---|
| مخروط شنی | ASTM D1556 | خاک‌های دانه‌ای | ±50 kg/m³ |
| بالون لاستیکی | ASTM D2167 | خاک‌های ریزدانه | ±30 kg/m³ |
| روش هسته‌ای | ASTM D2922 | کنترل سریع | ±40 kg/m³ |
| جایگزینی آب | ASTM D5030 | سطوح صاف | ±25 kg/m³ |
آزمایش مقاومت الکتریکی جهت تعیین خورندگی
تعیین مقاومت ویژه الکتریکی زمین و وضعیت خورندگی خاک برای اقلام فلزی دفن‌شده یکی از مهم‌ترین آزمایش‌های نیروگاه‌های خورشیدی است:
روش چهار الکترود
اندازه‌گیری مقاومت الکتریکی خاک طبق ASTM G57
آزمایش pH خاک
تعیین اسیدیته/قلیائیت خاک
تحلیل شیمیایی
اندازه‌گیری کلرید، سولفات و نمک‌های محلول
طراحی حفاظت
توصیه سیستم‌های ضدخورندگی
جدول ارزیابی خورندگی خاک
مقاومت > 10,000 Ω.cm: خورندگی ضعیف – عمر 50+ سال
مقاومت 5,000-10,000 Ω.cm: خورندگی متوسط – عمر 25-50 سال
مقاومت 1,000-5,000 Ω.cm: خورندگی شدید – عمر 10-25 سال
مقاومت < 1,000 Ω.cm: خورندگی خیلی شدید – عمر کمتر از 10 سال
آزمایش‌های شناسایی و طبقه‌بندی خاک
دانه‌بندی کامل خاک
آزمایش دانه‌بندی کامل با استفاده از Vortex Shaker آلمانی و الک‌های استاندارد برای تعیین دقیق توزیع اندازه ذرات انجام می‌شود:
اهمیت دانه‌بندی در نیروگاه‌های خورشیدی
- انتخاب روش پایه‌گذاری: کوبش، حفاری یا ترکیبی
- تعیین نفوذپذیری: طراحی سیستم زهکشی
- ارزیابی تراکم‌پذیری: عملیات خاک‌ریزی
- طبقه‌بندی مهندسی: استفاده از سیستم USCS
خاک‌های دانه‌ای (GW, GP, SW, SP)
شن و ماسه – مناسب برای کوبش مستقیم پایه‌ها، زهکشی خوب
خاک‌های ریزدانه (CL, CH, ML, MH)
رس و سیلت – نیاز به طراحی ویژه، مشکلات تورم و انقباض
خاک‌های مختلط (GC, GM, SC, SM)
ترکیب دانه‌ای و ریزدانه – رفتار پیچیده، نیاز به تحلیل دقیق
خاک‌های آلی (OL, OH, PT)
حاوی مواد آلی – نامناسب برای پایه‌گذاری، نیاز به جایگزینی
تعیین حدود آتربرگ (Atterberg Limits)
حدود آتربرگ برای خاک‌های ریزدانه جهت ارزیابی پلاستیسیته و رفتار حجمی انجام می‌شود:
| پارامتر | نماد | تعریف | کاربرد در نیروگاه |
|---|---|---|---|
| حد روانی | LL | حد بین حالت خمیری و روان | تعیین رفتار در رطوبت بالا |
| حد خمیری | PL | حد بین حالت نیمه‌جامد و خمیری | حداقل رطوبت قابلیت کار |
| شاخص خمیری | PI = LL – PL | دامنه پلاستیسیته | درجه حساسیت به آب |
| حد انقباض | SL | حد بین حالت جامد و نیمه‌جامد | پتانسیل ترک‌خوردگی |
آزمایش تعیین درصد رطوبت و دانسیته
تعیین دقیق درصد رطوبت و دانسیته با استفاده از ترازوی دقیق GR-202 AND ژاپنی و آون 50 لیتری انجام می‌پذیرد:
اهمیت رطوبت در عملکرد نیروگاه
تأثیر بر مقاومت کوبش
رطوبت بهینه برای آسان‌ترین کوبش پایه‌ها
شرایط بهینه اجرا
تعیین زمان مناسب عملیات ساختمانی
تغییرات فصلی
پیش‌بینی رفتار خاک در طول سال
طراحی زهکشی
سیستم دفع آب‌های سطحی و زیرزمینی
محاسبه دانسیته خشک و مرطوب
فرمول‌های استاندارد برای محاسبه پارامترهای دانسیته:
روابط محاسباتی کلیدی
دانسیته خشک: $γ_d = \frac{γ}{1 + w}$
نسبت تخلخل: $e = \frac{γ_s – γ_d}{γ_d}$
تخلخل: $n = \frac{e}{1 + e}$
درجه اشباع: $S_r = \frac{w \cdot γ_s}{e \cdot γ_w}$
آزمایش تراکم آزمایشگاهی
آزمایش تراکم آزمایشگاهی طبق ASTM D698 (استاندارد) و ASTM D1557 (اصلاح‌شده) برای تعیین مشخصات بهینه تراکم خاک انجام می‌شود:
پارامترهای به‌دست آمده
| پارامتر | کاربرد در نیروگاه | اهمیت |
|---|---|---|
| رطوبت بهینه (OMC) | حداکثر تراکم‌پذیری خاک | کنترل کیفیت تراکم |
| دانسیته خشک ماکزیمم (MDD) | هدف عملیات تراکم | طراحی عملیات اجرایی |
| منحنی تراکم | رفتار خاک در رطوبت‌های مختلف | انتخاب شرایط بهینه |
| نوع تجهیزات تراکم | انتخاب غلتک مناسب | بهینه‌سازی هزینه |
خاک‌های شنی
تراکم با ارتعاش، نیاز به آب کم، سرعت اجرای بالا
خاک‌های رسی
تراکم با فشار استاتیکی، کنترل دقیق رطوبت
خاک‌های مختلط
ترکیب روش‌های مختلف تراکم
مصالح دانه‌ای درشت
غلتک‌های سنگین ارتعاشی
آزمایش‌های مقاومتی – برش مستقیم خاک
آزمایش برش مستقیم طبق ASTM D3080 برای تعیین پارامترهای مقاومت برشی خاک انجام شده و پایه طراحی سیستم‌های پایه‌گذاری است:
پارامترهای مقاومت برشی
قانون کولمب-موهر
مقاومت برشی خاک از رابطه $τ = c + σ \tan φ$ پیروی می‌کند که در آن:
- τ: مقاومت برشی خاک
- c: چسبندگی خاک
- σ: تنش عمودی مؤثر
- φ: زاویه اصطکاک داخلی
| نوع خاک | زاویه اصطکاک (φ) | چسبندگی (c) | کاربرد در طراحی |
|---|---|---|---|
| شن متراکم | 35-45° | 0 kPa | پایه‌کوبی عمیق |
| ماسه متراکم | 30-40° | 0 kPa | پایه‌کوبی معمول |
| رس سفت | 20-25° | 50-200 kPa | پی‌های گسترده |
| سیلت | 25-35° | 10-50 kPa | بهسازی خاک |
کاربرد در طراحی پایه‌های نیروگاه
پارامترهای مقاومتی برای محاسبه موارد زیر استفاده می‌شوند:
- ظرفیت کششی پایه‌ها: مقاومت در برابر بالا آمدن
- مقاومت جانبی: تحمل نیروهای باد
- نشست پایه‌ها: تغییرشکل تحت بار
- پایداری کلی: ایمنی در برابر واژگونی
آزمایش‌های شیمیایی خاک
آزمایش‌های شیمیایی برای ارزیابی پتانسیل خورندگی، تعیین سازگاری با مصالح ساختمانی و طراحی سیستم‌های حفاظتی انجام می‌شود:
پارامترهای شیمیایی کلیدی
pH خاک
اسیدیته/قلیائیت – تأثیر بر خورندگی فلزات و بتن
نمک‌های محلول
کلرید و سولفات – عوامل اصلی خورندگی
مواد آلی
تجزیه‌پذیری و تأثیر بر پایداری خاک
کربنات کلسیم
واکنش‌پذیری با سیمان و بتن
| آزمایش | روش | حد مجاز | تأثیر در صورت تجاوز |
|---|---|---|---|
| pH | الکترود | 6.5-8.5 | خورندگی شدید فلزات |
| کلرید | تیتراسیون | < 0.1% | خورندگی آرماتور بتن |
| سولفات | طیف‌سنجی | < 0.5% | تخریب بتن پرتلند |
| مواد آلی | اکسیداسیون | < 2% | کاهش مقاومت خاک |
تعیین نوع سیمان مصرفی در پیها
بر اساس نتایج آزمایش‌های شیمیایی، تعیین نوع سیمان مصرفی در پیها برای حداکثر مقاومت در برابر خورندگی:
انواع سیمان برای شرایط مختلف
- سیمان پرتلند معمولی (Type I): خاک‌های عادی با pH طبیعی
- سیمان مقاوم به سولفات (Type V): خاک‌های حاوی سولفات بالا
- سیمان پوزولانی: محیط‌های شدیداً خورنده
- سیمان با افزودنی‌های ویژه: شرایط بحرانی خورندگی
آزمایش CBR – ضریب باربری کالیفرنیا
تعیین نسبت ضریب باربری کالیفرنیا (CBR) طبق ASTM D1883 برای ارزیابی قابلیت باربری خاک در کاربردهای مختلف نیروگاه انجام می‌شود:
کاربردهای CBR در نیروگاه‌های خورشیدی
جاده‌های دسترسی
حمل و نقل تجهیزات سنگین و عملیات نگهداری
سکوهای تجهیزات
نصب ترانسفورماتور، اینورتر و کنترل‌کننده‌ها
مسیرهای کابل
زیرسازی کابل‌کشی و انتقال برق
محوطه‌سازی
فضاهای پارکینگ، انبار و تعمیرگاه
معیارهای طبقه‌بندی CBR
CBR < 3%: خاک ضعیف – نیاز به بهسازی یا جایگزینی
CBR 3-7%: خاک متوسط – مناسب برای ترافیک سبک
CBR 7-20%: خاک خوب – قابل استفاده برای جاده‌های اصلی
CBR > 20%: خاک عالی – مناسب برای تمام کاربردها
بررسی ویژگی‌های فیزیکی و مکانیکی لایه‌های خاک
بررسی ویژگی‌های فیزیکی و مکانیکی لایه‌های خاک شامل تحلیل جامع خصوصیات هر لایه و تعیین مناسب‌ترین راهکار مهندسی است:
خصوصیات فیزیکی
| ویژگی | پارامتر | روش تعیین | کاربرد |
|---|---|---|---|
| دانسیته | γ، γd، γsat | توزین و حجم‌سنجی | محاسبات ظرفیت باربری |
| تخلخل | n، e، Sr | روابط وزن-حجم | نفوذپذیری و تراکم‌پذیری |
| رطوبت | w، wL، wP | خشک کردن و آزمایش | رفتار حجمی خاک |
| ساختار | شکل ذرات | بررسی میکروسکوپی | پیش‌بینی رفتار مکانیکی |
خصوصیات مکانیکی
تعیین پارامترهای مقاومتی و تغییرشکل برای طراحی مهندسی:
- مقاومت برشی: c، φ، τmax
- مقاومت فشاری: qu، qc
- مدول الاستیسیته: E، E50
- ضریب تحکیم: cv، cc، cs
- نفوذپذیری: k، kh، kv
کوبش پایه‌ها و پروفیل‌های فلزی در عمق‌های مشخص
کوبش پایه‌ها و پروفیل‌های فلزی در زمین در عمق‌های مشخص یکی از متداول‌ترین و اقتصادی‌ترین روش‌های نصب سیستم نگهدارنده پنل‌های خورشیدی است:
انواع پایه‌های فلزی کوبشی
پایه‌های I-Beam
مقطع I شکل – مناسب خاک‌های متوسط، نصب سریع
پایه‌های C-Channel
مقطع C شکل – خاک‌های نرم، مقاومت جانبی مناسب
پایه‌های H-Pile
مقطع H شکل – خاک‌های سخت، ظرفیت بالا
پایه‌های مارپیچ
شکل حلزونی – خاک‌های شنی، بدون ارتعاش
پایه‌های لوله‌ای
مقطع دایره‌ای – خاک‌های مختلط، تحمل بار بالا
پایه‌های ترکیبی
ترکیب انواع – شرایط پیچیده خاک
تعیین عمق کوبش بر اساس نوع خاک
| نوع خاک | N-Value | عمق کوبش | توصیه ویژه |
|---|---|---|---|
| شن متراکم | 30-50 | 1.5-2.0 متر | کوبش سریع ممکن |
| ماسه متراکم | 15-30 | 2.0-2.5 متر | کوبش معمول |
| رس سفت | 8-15 | 2.5-3.5 متر | کوبش کندتر |
| خاک مختلط | 10-25 | 2.0-3.0 متر | تحلیل دقیق‌تر |
| سنگ بستر | >50 | حداقل 0.5 متر نفوذ | پیش‌حفاری |
عوامل تأثیرگذار بر عمق کوبش
- نوع و اندازه پنل: پنل‌های بزرگ‌تر نیاز به عمق بیشتر
- ارتفاع نصب: پنل‌های بلندتر نیروی باد بیشتری می‌گیرند
- شرایط آب و هوایی: مناطق پرباد نیاز به اتکای بیشتر
- زاویه نصب: زوایای تیزتر نیروی جانبی بیشتر
آزمایش‌های کشش و نیروی جانبی بر روی پایه‌های کوبیده‌شده
آزمایش کشش پایه (Pull-Out Test)
انجام آزمایش‌های کشش و نیروی جانبی بر روی پایه‌های کوبیده‌شده ضروری‌ترین مرحله اطمینان از ایمنی سیستم است:
آزمایش Pull-Out – تضمین ایمنی
تنها راه قطعی اطمینان از عملکرد پایه‌ها در شرایط واقعی
مرحله اول: آزمایش کشش (Pull-Out)
مراحل استاندارد آزمایش کشش
- آماده‌سازی پایه آزمایشی: کوبش در شرایط مشابه پروژه
- نصب سیستم بارگذاری: جک هیدرولیک و سیستم اندازه‌گیری
- اعمال بار تدریجی: افزایش بار با نرخ کنترل‌شده
- ثبت داده‌ها: اندازه‌گیری جابجایی در هر مرحله
- ادامه تا شکست: تعیین حداکثر ظرفیت
مرحله دوم: آزمایش فشار جانبی
آزمایش کشش پایه با دو مرحله کشش و فشار جانبی برای شبیه‌سازی شرایط واقعی عملکرد:
| مرحله آزمایش | نوع بار | مقدار معمول | هدف |
|---|---|---|---|
| فاز 1 | کشش محوری | 1.5 × بار طراحی | مقاومت بالا آمدن |
| فاز 2 | فشار جانبی | نیروی باد طراحی | مقاومت جانبی |
| فاز 3 | ترکیب بارها | 75% کشش + جانبی | شرایط واقعی |
| فاز 4 | بار چرخه‌ای | 50 چرخه | خستگی و دوام |
بار کششی
مقاومت در برابر نیروهای بالابرنده ناشی از باد
بار فشاری
تحمل فشار رو به پایین پنل‌ها
بار جانبی
مقاومت در برابر نیروهای افقی باد
بار چرخه‌ای
بررسی رفتار در برابر بارهای تکراری
معیارهای پذیرش آزمایش
شرایط موفقیت آمیز آزمایش
حداکثر جابجایی کشش: کمتر از 25 میلی‌متر در بار طراحی
حداکثر جابجایی جانبی: کمتر از 15 میلی‌متر در بار باد
بار شکست: حداقل 2 برابر بار طراحی
رفتار چرخه‌ای: عدم افزایش جابجایی پس از 50 چرخه
تجهیزات آزمایشگاهی – استانداردهای روز دنیا
آزمایشگاه بینا آزما سپاهان مجهز به پیشرفته‌ترین تجهیزات آزمایشگاهی اروپایی و ژاپنی برای ارائه دقیق‌ترین نتایج:
فهرست کامل تجهیزات موجود
| دستگاه | مدل و سازنده | دقت | کاربرد در نیروگاه خورشیدی |
|---|---|---|---|
| Consolidometer | ML40 – اتریش | ±0.001 mm | آزمایش تحکیم خاک‌های رسی |
| Precision Balance | GR-202 AND – ژاپن | ±0.01 gr | توزین دقیق نمونه‌های خاک |
| Vortex Shaker | Retsch – آلمان | ±0.1% | دانه‌بندی و تحلیل ذرات |
| Electric Oven | 50L – ایتالیا | ±1°C | تعیین رطوبت طبیعی و آزمایش |
| Abrasion Tester | N02 – انگلستان | ±0.5% | مقاومت سایش مصالح سنگی |
| Air Permeability | Blaine E59 – آمریکا | ±2% | نفوذپذیری و تخلخل مصالح |
گواهی‌نامه‌ها و اعتبارات
عضویت انجمن مهندسین مشاور
تأیید صلاحیت تخصصی از سازمان نظام مهندسی
گواهی محیط زیست
معتمد سازمان حفاظت محیط زیست
پروانه فنی مهندسی
زمین‌شناسی و اکتشافات معدنی
عضو انجمن آزمایشگاهی
آزمایشگاه‌های اکردیته استان اصفهان
استانداردهای معتبر بین‌المللی
استانداردهای مرجع آزمایشگاه
- ASTM D1586: Standard Penetration Test (SPT)
- ASTM D1194: Plate Load Test (PLT)
- ASTM D3080: Direct Shear Test
- ASTM D1883: California Bearing Ratio (CBR)
- ASTM D2922: Nuclear Density Test
- ASTM G57: Soil Resistivity Testing
- ISO 14688: Geotechnical Investigation
- BS 1377: Methods of Test for Soils
کاربردهای تخصصی در انواع نیروگاه‌ها
طبقه‌بندی بر اساس ظرفیت
نیروگاه‌های کوچک (< 1 MW)
خانگی و تجاری کوچک – پایه‌کوبی ساده، مطالعات محدود
نیروگاه‌های متوسط (1-10 MW)
صنعتی و تجاری – مطالعات متوسط، آزمایش‌های کلیدی
نیروگاه‌های بزرگ (10-100 MW)
فارم‌های خورشیدی – مطالعات جامع، آزمایش‌های متنوع
نیروگاه‌های غول‌پیکر (> 100 MW)
پروژه‌های ملی – مطالعات کامل، تحقیقات ویژه
طبقه‌بندی بر اساس کاربرد
سیستم‌های خانگی
پشت‌بام و حیاط – تحلیل ساده ساختاری
نیروگاه‌های کشاورزی
آبیاری و تأمین برق مزارع
پمپ‌خانه‌های خورشیدی
آب‌رسانی مناطق دوردست
نیروگاه‌های صنعتی
تأمین برق کارخانه‌ها
فارم‌های خورشیدی
تولید برق تجاری در مقیاس بزرگ
سیستم‌های هیبرید
ترکیب خورشیدی با سایر منابع
چالش‌های خاص ایران و راهکارها
چالش‌های اقلیمی
- تغییرات دمایی شدید: -25°C تا +55°C در برخی مناطق
- بادهای محلی قوی: باد 120 روزه سیستان، شمال خوزستان
- طوفان‌های شن: فرسایش و آسیب به تجهیزات
- بارش‌های ناگهانی: سیلاب‌های موضعی در مناطق کویری
چالش‌های زمین‌شناسی
خاک‌های نمکی
دریاچه‌های خشک، کویرهای نمکی – خورندگی شدید
طبقات کالیشی
لایه‌های سیمانی سخت – مشکل کوبش
ماسه‌های بادرفتی
حرکت ماسه، تغییر توپوگرافی
زمین‌های لرزه‌خیز
نیاز به طراحی لرزه‌ای ویژه
نوآوری‌ها و تکنولوژی‌های آینده
آماده برای آینده
پیشرو در اجرای آزمایش‌های مربوط به جدیدترین تکنولوژی‌های نیروگاه‌های خورشیدی
تکنولوژی‌های نوین در حال ظهور
- پایه‌های هیبرید: ترکیب کوبش و بتن
- سیستم‌های خودتنظیم: ردیابی خودکار خورشید
- پنل‌های دوطرفه: افزایش بار و نیروی باد
- سیستم‌های شناور: نیروگاه‌های روی آب
- مواد پیشرفته: پوشش‌های نانو ضدخورندگی
آمادگی برای تغییرات
با ورود تکنولوژی‌های جدید، روش‌های آزمایش و معیارهای طراحی نیز باید به‌روزرسانی شوند. آزمایشگاه بینا آزما سپاهان همواره در خط مقدم این تحولات قرار دارد.
مزایای انتخاب بینا آزما سپاهان
تجربه گسترده
بیش از 15 سال فعالیت، انجام صدها پروژه نیروگاه خورشیدی
تیم متخصص
مهندسین ژئوتکنیک با تخصص انرژی‌های تجدیدپذیر
تجهیزات مدرن
دستگاه‌های اروپایی و ژاپنی با بالاترین دقت
سرعت عمل
ارائه گزارش‌های جامع در کمترین زمان
کیفیت تضمینی
گواهی‌نامه‌های معتبر و استانداردهای بین‌المللی
قیمت رقابتی
بهترین نسبت کیفیت به قیمت در بازار
نتیجه‌گیری و دعوت به همکاری
صنعت انرژی خورشیدی در ایران با رشد سالانه بیش از 30 درصد، به یکی از محورهای اصلی توسعه کشور تبدیل شده است. موفقیت در این صنعت مستلزم مطالعات دقیق ژئوتکنیک و انجام آزمایش‌های تخصصی خاک است که آزمایشگاه بینا آزما سپاهان با بیش از 15 سال تجربه، آماده ارائه این خدمات در بالاترین سطح کیفیت است.
مشاوره رایگان – شروع همکاری
کارشناسان مجرب ما آماده ارائه مشاوره تخصصی و برآورد دقیق هزینه برای پروژه شما هستند
آماده همکاری با تمام سازندگان نیروگاه‌های خورشیدی
از مشاوران طراح تا پیمانکاران اجرایی و سرمایه‌گذاران – شریک قابل اعتماد شما در مسیر موفقیت
